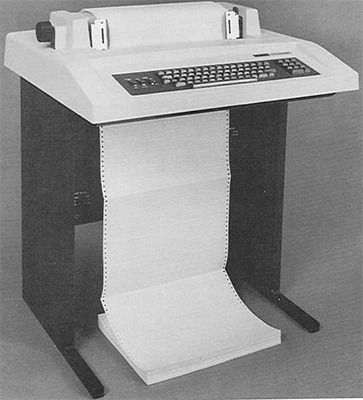

Матричный принтер

Конструкция

Самая дорогая часть матричного принтера — это, конечно же, печатающая головка, размещенная, как уже говорилось выше, на специальной подвижной каретке. Различные свойства такого принтера, например, скорость печати, зависят от конструкции. Корпус содержит электромагнитные приводы, способные втягивать или выталкивать сердечник, к которому прикреплены иглы. За один раз этот тип детали способен отображать только одну строку текста.

Такая деталь, как картридж с красящей лентой, представляет собой пластиковую коробку, внутри которой находится красящая лента. При печати эта лента подается к головке только свежими зонами, что в свою очередь обеспечивает нормальную и стабильную печать, так называемый механизм привода ленты состоит из двух роликов, между которыми протягивается это изделие.

Для протягивания бумаги через устройство и удержания ее в процессе печати в оргтехнике матричной разновидности предусмотрен бумажный барабан. Для того, чтобы он обеспечивал действительно надежное сцепление с поверхностью бумаги, его покрывают одним из следующих материалов: пластик, резина. Кроме того, установлены ролики, поддерживающие и прижимающие листы бумаги к этому барабану. Движение последнего обеспечивается шаговым двигателем.

В основной корпус матричного принтера также встроено устройство, отвечающее за подачу листа бумаги, помогающее удерживать его до тех пор, пока он не будет втянут барабаном. Еще одна функция этой части — правильно расположить бумагу. В случае, если печать осуществляется бумагой в рулонах, устройство должно быть оснащено специальным держателем.

Еще одним важным компонентом матричного блока является плата контроллера, включающая в себя блок управления, память буферного типа и так называемые интерфейсные схемы, предназначенные для организации связи с ПК. Таким образом, цель состоит в том, чтобы помочь оргтехнике выполнять все функции. Сам по себе это микропроцессор, расшифровывающий команды, поступающие от компьютера. Отдельно следует сказать, что функция буферной памяти карты заключается во временном размещении информации в момент ее печати.

Основные характеристики

Есть несколько вариантов, позволяющих выбрать матричный принтер для печати определенного количества документов нужного качества.
Основные характеристики:

Скорость печати. Принцип измерения – количество символов, напечатанных за 1 секунду. В техническом паспорте указана максимальная скорость для чернового режима (однопроходная печать). Если вы хотите печатать документы или графику высокого качества, скорость печати будет меньше; Емкость памяти. Матричные принтеры имеют внутреннюю память (буфер), в которую поступают данные с компьютера. В простых моделях эта емкость составляет 4-6 Кб, в более дорогих — более 200 Кб. Объем памяти зависит от того, как часто устройство должно быть подключено к компьютеру для получения данных; Разрешение. Принцип измерения — количество напечатанных точек на дюйм. Эту характеристику учитывают при выборе принтера для печати фотографий; цветная печать. Хотя устройство оснащено 24 иглами, качество цветной печати уступает струйному принтеру; Шрифты. Во многих моделях есть память для разных шрифтов. В общем, для печати можно использовать все шрифты, например True Type (предназначен для Windows).

Ключевые отличия лазерных, струйных и матричных принтеров

1. Лазерный принтер — это тип принтера, который печатает высококачественный текст и графику, посылая лазерный луч на обычную бумагу. В этом процессе используется метод ксерографической печати, в котором для печати изображения используется цилиндрический барабан, покрытый селеном.

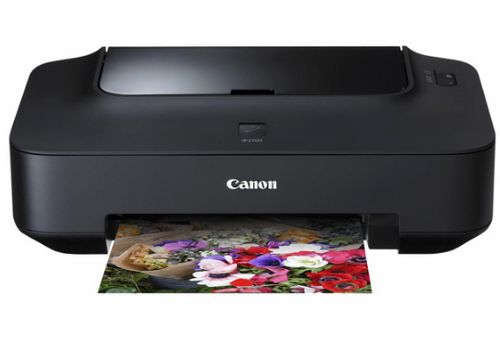

2. Струйный принтер — это тип принтера, который печатает изображения, выталкивая капли чернил на бумагу. Эти принтеры наиболее распространены в домашних и офисных сетях.
3. Матричные принтеры — это тип принтера, который создает документы с помощью печатающей головки, которая перемещается вперед и назад и прижимает пропитанную чернилами ленту для создания символов.

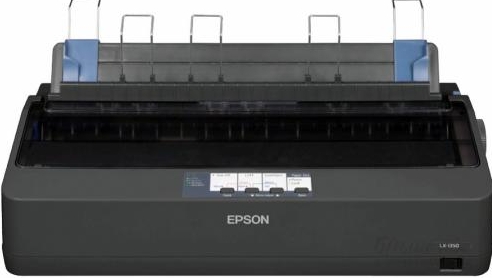

Матричный принтер

Лазерные, струйные и матричные — это три разных типа принтеров, доступных на рынке. Эти принтеры отличаются друг от друга по многим параметрам, включая стоимость, используемые технологии и техническое обслуживание. Лазерные принтеры чаще всего используются в офисах, тогда как струйные принтеры можно использовать как в офисе, так и дома. Точечная матрица доступна только в определенных приложениях. Каждый из этих принтеров имеет свои преимущества и недостатки, и пользователь должен определиться перед покупкой принтера.

Устройство принтера

• Микропроцессор для управления печатью.
• Источник питания.
• Картридж (красящая лента).
• Печатающая головка.
• Подвижное головное устройство.
• Датчики для точной окраски.
• Механизм подачи и вытягивания бумаги.

Все компоненты могут быть объединены в два основных блока (управление и печать).

• Блок элементов управления, в состав которого входят микропроцессор, ОЗУ, карта ПЗУ, содержащая информацию о шрифтах и ​​управляющая программа.
• Блок давления — иглы, соленоиды, пружины и рычаги. Здесь же находится датчик температуры, благодаря которому краска выдавливается из ленты.

Матрица в принтере представляет собой набор иголок в головке. Сейчас используются матрицы на 24 спицы (два ряда по 12). Раньше можно было встретить модели на 18 и 9 иголок.

Многоцветная матричная печать

Серьезным недостатком технологии цветной матричной печати является постепенное загрязнение основных цветов ленты черным из-за соприкосновения ленты с многоцветным изображением, что приводит к искажению цвета на оттиске.

Цветные матричные принтеры не получили широкого распространения, поскольку, когда возникла потребность в цветной печати, они были заменены более производительными цветными струйными принтерами, и в настоящее время практически не встречаются.

Матричный принтер работает благодаря экшн-методу передачи изображения. Во время печати на обмотку соленоида подается импульс, который создает магнитное поле. В результате прыжка начинает двигаться ядро, которое ударяет по рычагу. Последний толкает иглу, и она, проходя через красящую ленту, образует точку на бумаге. Затем игла занимает исходное положение.

Типы печати

Тип определяет время непрерывной работы принтера, уровень шума, скорость. Технические отличия выражаются в различном строении печатной части, способах ее перемещения.

Точечно-матричные

Чернила наносятся точками по мере прохождения иглы через ленту. Электропривод равномерно перемещает печатающую головку по листу с помощью датчиков.

Скорость выше, но по качеству и экономичности принтеры уступают линейно-матричным, работают тише.

Линейно-матричные

При печати подвижная головка не используется. Его роль выполняет челнок — набор блоков с элементами печати, которые захватывают всю страницу.

Применяются там, где требуется длительная работа, высокая устойчивость к нагрузкам. Печать очень экономична как с точки зрения расхода материала, так и затрат на ремонт.

Характеристики

• Разрешение, т.е количество печатаемых точек на дюйм. Влияет на качество.
• Скорость. В паспорте принтера параметр будет указан как количество печатаемых символов в секунду.
• Объем встроенной памяти. Характеристика определяет, как часто вам придется обращаться к компьютеру за данными (влияет на скорость).
• Цветная печать. Аппарат уступает по цветопередаче струйным и лазерным, но подходит для простых изображений.

Устройство печатающей головки

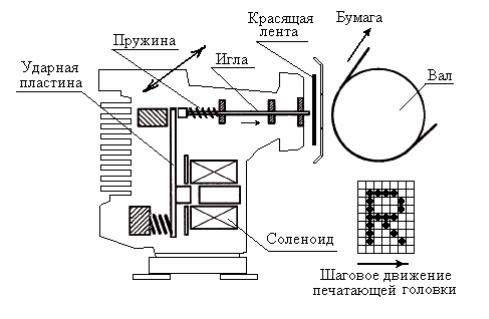

Давайте кратко рассмотрим, как работает печатающая головка: в ее основе иглы с пружинами, рычаги и магниты.

В исходном состоянии прижимные иглы (диаметром 0,2-0,3 мм) с установленными пружинами не выступают из печатающей головки.

При срабатывании соленоида возникающее магнитное поле перескакивает через движущийся сердечник (нижняя часть рисунка).

Это ядро ​​попадает в рычаг, который вращается вокруг оси. Рычаг передает удар на иглу. Он попадает на бумагу через красящую ленту, и таким образом на надписи появляется одна из точек. Затем игла возвращается в исходное положение с помощью пружины. Процесс повторяется через равные промежутки времени со всеми иглами.

Головки могут иметь разное количество игл, наиболее распространены 9-ти и 12-ти игольчатые головки. Для более качественной (или более быстрой печати) используются иглы 18 и 24.

В процессе печати обмотки электромагнита нагреваются. Поэтому головка содержит радиатор из алюминиевого сплава для рассеивания тепла.

Печатающая головка может быть оснащена датчиком температуры. Если радиатор становится слишком горячим во время непрерывной работы, датчик сообщает об этом схеме управления принтера. Схема управления учитывает это и снижает скорость печати во избежание перегрева.

Когда головка остывает, схема управления автоматически увеличивает скорость печати. Ребро охлаждения обычно закрыто пластиковой сеткой. Это необходимо для защиты оператора от случайного контакта с нагретой поверхностью.

А как из точек получаются знаки шрифта?

Процесс печати лучше всего проиллюстрировать на примере.

Любая буква или символ может быть воспроизведена как точка. Когда определенная игла попадает в определенное место, мы получаем очко.

Печать осуществляется столбиками точек. Например, чтобы напечатать букву F, сначала необходимо одновременно активировать контакты с 1 по 7, чтобы создать полосу заземления буквы.

Затем каретка и головка отодвигаются немного назад и включаются иглы 1 и 4, затем снова те же иглы, а затем только игла 1. Иглы 8 и 9 используются для печати нижней части буквы g (а также запятых). Однако это так называемый «режим черновика», когда хорошо видна точечная структура символа. Несколько методов используются для того, чтобы отдельные точки были не так хорошо видны глазу.

Во-первых, одна и та же игла может попасть в одно и то же место дважды. Это не так глупо, как кажется на первый взгляд. Дело в том, что игла никогда не попадает точно в одно и то же место, но всегда есть небольшой сдвиг. Это означает, что на одно очко приходится больше очков. Это выравнивает буквы.

Составные части матричного принтера

Матричный принтер состоит из следующих компонентов (систем):

• печатающая головка ,
• картридж с красящей лентой
• системы перемещения печатающей головки ,
• системы подачи бумаги,
• микропроцессорная система управления ,
• механические и оптические датчики,
• вторичный источник питания .

Принцип работы

Матричный принтер работает по принципу передачи энергии. Во время печати на катушку электромагнита подается импульс, который генерирует магнитное поле. Под действием импульса сердечник перемещается и ударяет по рычагу. Последний выталкивает иглу наружу, и игла, проходя через ленту, образует точку на бумаге. Затем игла возвращается в исходное положение.

Это означает, что иглы «протыкают» точки, которые собираются в символы и, наконец, в изображение. Помимо черных изображений матричные принтеры также могут печатать цветные изображения (редко). Для цветной печати требуется цветная лента для нескольких цветов. Опять же, эта технология подходит для печати простых изображений. Этот принтер не может печатать фотографии или листовки.

Матрица печатающей головки имеет 9, 18 или 24 контакта. В настоящее время чаще всего используются 24 иглы, расположенные в два ряда по 12 в каждом ряду. Аппарат позволяет печатать несколько документов одновременно. Матричный принтер неприхотлив — он может печатать практически на любой бумаге, даже на картоне.

Интересно, что устройство печатает документ в два круга. Дело в том, что если бы в принтере использовался только один механизм, напечатанные символы резали бы глаз и делали текст неразборчивым. Технология двойной перфорации сглаживает изображение в одном месте и облегчает его чтение.

Полезная информация! Несмотря на то, что это достаточно старая технология, она актуальна и сегодня. Причиной этого является простота обслуживания (редко приходится заменять расходные материалы). Стоимость одной страницы ниже по сравнению со струйными или лазерными устройствами.

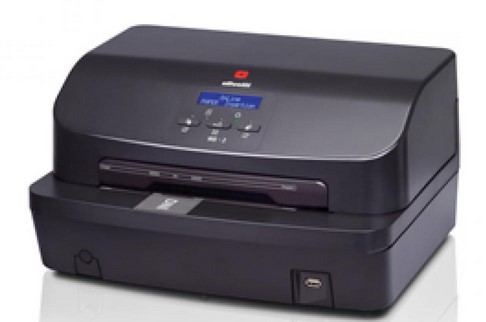

Бренды

Самыми популярными производителями среди производителей являются Epson и Oki. У Olivetti, Lexmark и Canon тоже есть хорошие модели.

Плюсы и минусы

Положительные черты матричного принтера:

Низкая стоимость страницы; Расходники нужно реже менять; Разумные затраты на ремонт и техническое обслуживание; Даже если чернила закончатся, машина все равно будет печатать (но символы будут светлее); Возможность печати на копировальной бумаге; Подходит для рулонной бумаги, ленты или бумаги низкого качества.

Ошибка:

Относительно низкая скорость печати; Шумный; Ограниченное качество печати и количество цветов.

Подборка популярных моделей разных производителей

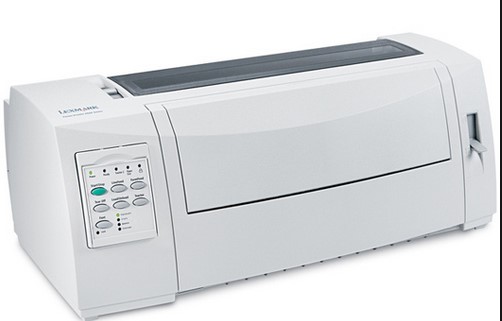

Принтер форм Lexmark 2590n. Это гибкая модель, которая подходит как для стандартных носителей, так и для узких лент большой емкости. «Работает» с разными шрифтами, соответственно список носителей расширяется по формату и назначению. Производительность этой модели достигает 556 символов в секунду. Встроенный компактный экран дает возможность заранее оценить шрифт и другие настройки. Вы можете быстро переключаться между форматами носителя (форматный лист, лента, однослойный или многослойный).

Качество печати

• Черновик — это самое низкое качество, но самая быстрая печать.

• Почти качество письма — среднее качество — текст читаем, но символы четкие.

• Качество письма — высокое качество — буквы ровные и четкие.

Чем выше скорость, тем ниже качество и наоборот. Качество также зависит от количества иголок в матрице — чем больше, тем лучше. Девятигольные машины будут печатать гораздо быстрее, но хуже. Только принтеры с 24 иглами и более могут поддерживать высокое качество.

Что представляет собой технология матричной печати

Матричные принтеры работают по двум принципиально разным технологиям. Классические устройства используют технологию SIDM (привычные большинству людей матричные принтеры), но есть и другое решение — более громоздкие и внушительные линейно-матричные устройства. Первый вариант подходит для физических лиц, а также для ряда малых и средних предприятий. Другой предназначен для крупных компаний, у которых есть особые требования к печатающим устройствам.

Популярность этой технологии стремительно снижается, но в некоторых ситуациях ее использование по-прежнему является оптимальным решением. Например:

Кто используется	Что используется для
Розничные магазины	Для печати чеков и упаковочных листов
Воздушные, железнодорожные и автомобильные перевозчики	Для печати пассажирских билетов
Банки	Для печати различных бланков, чеков и т.д.
Мобильные операторы	Для создания персонализированных SIM-карт

Традиционная технология матричной печати довольно проста для понимания. Иглы на печатающей головке ударяются о красящую ленту и оставляют на бумаге отчетливые следы, образуя буквы или изображения.

Фактическая скорость печати матричного принтера напрямую зависит от количества игл.

Есть принтеры с 9, 18 и 24 иглами. Третий вариант предполагает наличие 2-х рядов по 12 спиц. Прямая зависимость качества печати от количества игл не зависит. Например, стандартное решение с 9 иглами и ромбовидная версия с 18 иглами обеспечивают абсолютно одинаковое качество печати.

Современное использование матричных принтеров

По мере того, как струйные и лазерные принтеры становились все более надежными и доступными в начале и середине 1990-х годов, матричные принтеры постепенно выводились из общего офисного и домашнего использования. Они были распространены для предприятий, которым необходимо печатать документы с непрерывной подачей или использовать многоэкземплярные формы.

Сегодня матричные принтеры производятся относительно ограниченным числом производителей и стали дорогими по сравнению со струйными и лазерными принтерами, которые предлагают аналогичные функции, отчасти из-за низкого спроса на них.

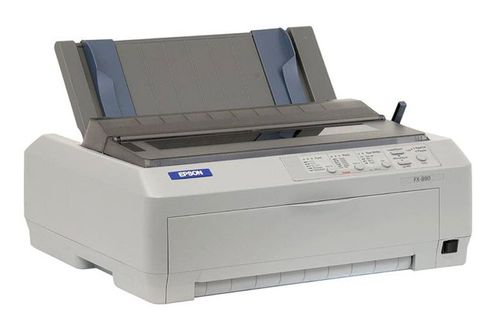

Матричный принтер

Epson LQ-630

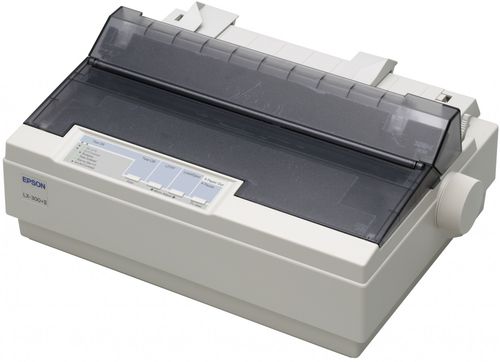

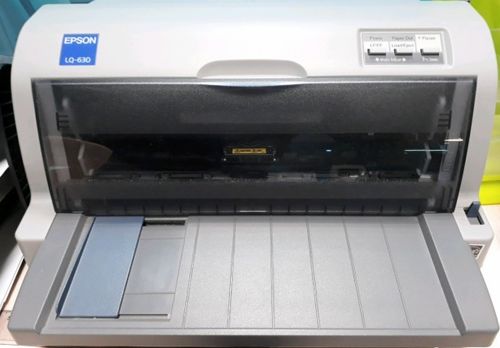

Epson LX 300 и LQ-630 — это небольшие и надежные принтеры, особенно для дисковых приложений. Благодаря своей компактной конструкции они идеально подходят для помещений с ограниченным пространством. Вывод как бегущих листов, так и листов на передней панели позволяет легко обрабатывать отпечатки только на передней части принтера.

Эпсон LX300

Благодаря планшетной технологии принтера LQ-630 может печатать даже самые маленькие листы и этикетки размером до 9 см x 7 см. LQ-630 идеально подходит для:

• в магазинах,
• банки,
• почтовое отделение,
• кабинеты врачей,
• кассы кинотеатров,
• для печати этикеток и протоколов от предприятий торговли.

Струйный принтер

Ключевой особенностью:

• высокая скорость печати до 360 cps (символов в секунду);
• компактная и надежная конструкция;
• эргономичная передняя платформа подачи бумаги;
• средний объем между ошибками: 12 млн строк;
• стандартные интерфейсы Centronics Parallel и USB 2.0.

Достоинства и недостатки

• Низкая цена за страницу. Расходные материалы нужно менять реже, а затраты на обслуживание минимальны.
• Даже если чернила закончатся, принтер продолжит печатать, только символы будут яркими.
• Это единственный тип принтера, который может печатать на копировальной бумаге.
• Они могут работать с любой бумагой, даже рулонной и низкого качества.

• Шум.
• Низкая скорость.
• Ограниченная цветовая гамма.
