Принцип печати лазерного принтера

1. Заряд фотобарабана

Барабан вращается в противоположном направлении от зарядного ролика и при тесном контакте с ним получает отрицательный потенциал.

2. Экспонирование изображения на фотобарабане

Лазерный луч проходит по поверхности барабана по заданной программной траектории и снимает отрицательный заряд в точках контакта, делая его нейтральным.

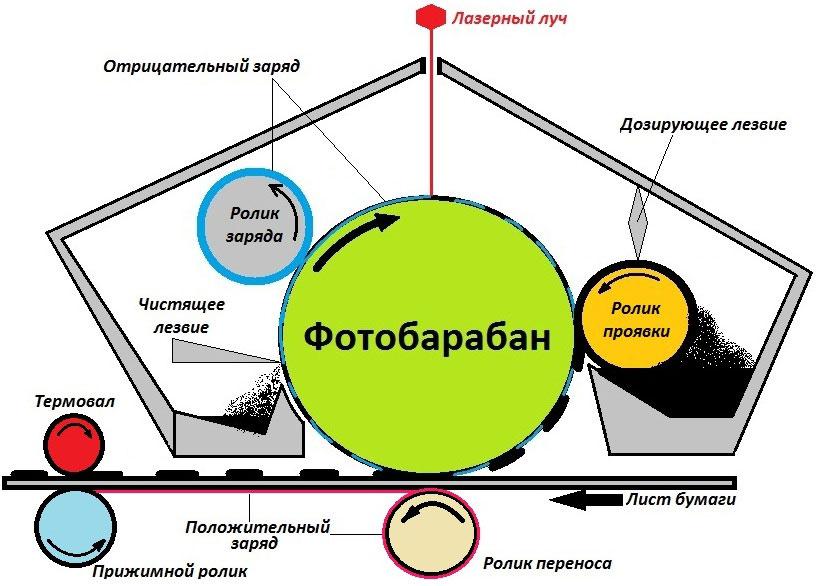

Экспозиция изображения на фотобарабане

3. Проявка изображения

Когда фотобарабан соприкасается с валиком проявки, частицы тонера «прилипают» к шаблону (имеющему положительный потенциал) будущего изображения на поверхности барабана.

4. Перенос изображения на бумагу

Лист бумаги проходит между барабаном и роликом переноса. При контакте валика с бумагой изображение переносится на поверхность листа: валик имеет положительный заряд, а все отрицательные частицы тонера остаются на бумаге.

На этом этапе, если посмотреть на лист, можно увидеть готовое изображение, состоящее из большого количества мельчайших частиц тонера, которые удерживаются исключительно за счет электростатики. Поэтому изображение легко разрушается неосторожным движением.

5. Закрепление на бумаге

Бумага натягивается между двумя валиками: прижимным и нагревательным. Под воздействием высокой температуры (как правило, это галогенная лампа, но иногда и термопленка со встроенными нагревательными элементами) тонер плавится и прикрепляется к поверхности листа. После этого бумага выходит из печи на поверхность, а краска застывает – становится устойчивой к внешним воздействиям.

Принтеры с пленкой термонаполнением гравием с менять включение режима, можно на них и печать очень очень. Именно поэтому галогенная лампа более надежна, чем пленочная, которая может выйти из строя при попадании на нее твердых частиц (например, скоб от степлера).

6. Очистка

В процессе печати частицы неиспользованного тонера всегда остаются на поверхности фотобарабана. В картридже предусмотрена специальная деталь для того, чтобы вынимать его после печати из барабана – ракель. При вращении вал соприкасается с очищающим лезвием, а оставшийся порошок направляется в бункер для тонера.

Благодаря возвратному лезвию тонер не высыпается из бункера обратно на барабан.

Основные компоненты лазерных устройств

Несмотря на разнообразие производителей и моделей лазерных принтеров, их устройство в целом идентично.

Практически каждое устройство включает в себя следующие узлы:

• Блок создания электростатического изображения, состоящий из полупроводникового лазера, а также зеркал и линз, отвечающих за фокусировку луча.

• Узел, отвечающий за создание и передачу физического образа. Он включает в себя съемный картридж, содержащий контейнер для красящего порошка, фотобарабан, магнитный вал, ролик первичного заряда и другие компоненты.

• Узел, который привязывает изображение к списку. Он состоит из нагревательного элемента и термопленки, которая вступает в непосредственный контакт с листом бумаги, на который уже перенесено изображение с фотобарабана. Под воздействием температуры красящий порошок вплавляется в лист бумаги, благодаря чему предотвращается его осыпание.

Процесс рождения оттиска

Процесс работы принтера выглядит следующим образом:

1. Получив от компьютера команду на печать, барабан начинает вращаться. Вместе с ним вращается резиновый валик, который заряжает фотобарабан негативными частицами.
2. Лазер аннулирует заряд в тех местах, где должен быть нанесен текст или рисунок.
3. Отрицательно заряженные частицы тонера попадают на нейтральные участки — так формируется изображение.
4. С помощью специальных роликов лист бумаги заряжается положительными частицами, возникающими при трении.
5. Изображение или текст переносятся за счет разницы заряда на бумаге.
6. Изображение связано с тем, что в специальной печи, которая находится в печатном блоке, оно «впекается» в бумагу под действием высокой температуры (около 200 градусов Цельсия).
7. Остатки отработанной краски убираются резиновым валиком, который снова заряжает барабан.

Важно! В некоторых принтерах используется лента переноса изображения. При его наличии сначала на нем формируется изображение, а затем оно переносится на фотобарабан.

Как происходит процесс печати

При отправке документа на печать данные поступают в логическую часть печатающего устройства и преобразуются в набор команд, по которым работают все основные узлы устройства. Процесс формирования изображения происходит в следующем порядке:

• Распределение отрицательного заряда по поверхности фотобарабана путем его передачи от вала первичного заряда.

• Формирование шаблона будущего изображения. На участках поверхности фотобарабана, на которые падает лазерный луч, имеются участки с положительным зарядом.

• Из бункера для тонера частицы порошка попадают на поверхность магнитного вала, получают отрицательный заряд, переносятся на поверхность фотобарабана и намагничиваются в местах попадания лазерного луча. Равномерная подача тонера на поверхность магнитного вала обеспечивается дозирующим лезвием .

• Когда фотобарабан вращается и касается листа бумаги, происходит перенос сформированного изображения. Происходит это потому, что вал первичного заряда генерирует положительный заряд и передает его листу бумаги. Частицы отрицательно заряженного тонера из барабана притягиваются к положительно заряженному листу.

• При пропускании листа бумаги через два ролика: прижимной и нагревательный, частицы тонера нагреваются и вдавливаются в лист бумаги. Это необходимо для закрепления сформированного изображения.

• Оставшиеся частицы тонера удаляются ракелем с фотобарабана, поверхность последнего «очищается» от остатков электростатического изображения путем переноса равномерного отрицательного заряда и цикл повторяется.

Принцип работы устройств цветной лазерной печати аналогичен. В них 4 картриджа с тонером разных цветов: желтого, синего, фиолетового и черного. В начале печати контроллер принтера производит разбивку изображения каждого из цветов, затем происходит последовательное нанесение порошков определенного цвета. Давать показания концентрации цветов против требуемого оттенка.

Преимущества над печатными устройствами других типов

В отличие от принтеров с другим устройством и принципом действия, лазерные печатные машины имеют следующие преимущества:

• Доступная цена (устройства с черно-белой печатью) при высоком качестве переносимого изображения.
• Длительный эксплатной ресурс, включая компоненты, входящие в состав съемного картриджа.
• Высокая скорость печати (до 27 листов в минуту при монохромной печати).
• Низкий уровень шума(от 40 дБ).
• Низкий раход тонера(до 10 тыс наперачатых листов до последной заправки).
