Из RGB в CMYK, CMYK255

Содержание

маркерПроверка цветовой модели в CorelDraw

Файл (File) — Сведения о документе (Document Proporties)
В появившемся окне просмотрите информацию, указанную под заголовками:
Объекты растровой графики (Bitmap Objects)
Заливки (Fills) — здесь указаны цветовые модели заливки векторных объектов
Абрисы (Outlines) — здесь указаны цветовые модели контуров (обводки) векторных объектов
Могут быть указаны модели: CMYK, grayscale, Pantone (только если печатается специальной краской), недопустимы модели RGB и CMYK255.
Если они имеются, их обязательно нужно перевести в CMYK, растровую графику желательно переводить в CMYK в растровых редакторах (таких как Adobe Photoshop)

Перед переводом желательно проверить цветовой профиль программы, чтобы избежать искажение цвета, задуманного дизайнером.

Кратко о CMYK255: цветовая модель ранних версий Corel, иногда появляющаяся в макетах из-за открытия старых файлов, использования клипартов, импортирования файлов из illustratorа. Для печати она недопустима. Может вызвать серьёзные ошибки при цветоделении.

Comments

Имя

E-mail

Рейтинг

Просмотр

Код безопасности

Введите символы, которые Вы видите на картинке.

captcha

CorelDRAW X6.2: параметры управления цветом по умолчанию, действующие на уровне приложения и на уровне документа

Дэвид Милисок (David Milisock)

В CorelDRAW® Graphics Suite X5 реализован кардинально новый подход к управлению цветом. В этой версии были представлены диалоговое окно Параметры управления цветом по умолчанию, где можно задавать параметры управления цветом по умолчанию, действующие на уровне приложения, политики управления цветом и способы цветопередачи, а также диалоговое окно Параметры цветов документа, где можно настроить параметры цвета только для текущего документа. Диалоговое окно Создать новый документ дает возможность отрегулировать параметры цвета при создании нового файла. Элементы управления цветом, действующие на уровне документа, представленные в CorelDRAW® X5 и X6, позволяют надлежащим образом одновременно открывать несколько документов из разных цветовых пространств.

Параметры управления цветом по умолчанию, действующие на уровне приложения

Щелкните Инструменты > Управление цветом > Параметры по умолчанию, чтобы открыть диалоговое окно Параметры управления цветом по умолчанию (см. рисунок. 1). Обратите внимание: эти параметры по умолчанию не являются рекомендуемыми значениями управления цветом. Элементы управления в этом диалоговом окне такие же, что и в CorelDRAW и Corel PHOTO-PAINT®, за исключением параметров Основного цветового режима. Основной цветовой режим присутствует только в CorelDRAW, поскольку файлы формата CDR (собственного формата CorelDRAW) могут содержать элементы нескольких цветовых режимов (RGB, оттенков серого, CMYK и плашечных цветов). Параметры этого окна также позволяют выбрать метод отображения специальных эффектов.

Рисунок 1

Параметры управления цветом по умолчанию

Цветовые профили определяют значения цветовых пространств CMYK, оттенков серого и RGB, которые будут использоваться для преобразования цвета и станут параметрами по умолчанию в новых и непомеченных документах. При создании нового документа эти параметры можно изменить в диалоговом окне Создать новый документ.

В CorelDRAW опция, выбранная в списке Основного цветового режима, определяет цветовую среду, устанавливает корректное цветовое пространство для воспроизведения прозрачности, а также определяет принцип взаимодействия цветов в таких эффектах, как перетекание.

Способ цветопередачи позволяет выбрать метод преобразования цветов из одного цветового пространства в другое. По умолчанию используется Относительный колориметрический способ цветопередачи, однако Перцепционный способ цветопередачи лучше всего сохраняет взаимосвязи между цветами. Некоторые приложения используют процесс, который не поддерживает стандарты консорциума International Color Consortium® (ICC), механизм компенсации черной точки и колориметрический способ цветопередачи. Этот процесс почти идентичен Перцепционному способу цветопередачи в CorelDRAW X6.2, который, напротив, поддерживает стандарты ICC.

Параметры преобразования цвета

Модуль управления цветом реализует механизм согласования цветовых значений между различными цветовыми пространствами, а также определяет метод взаимодействия различных устройств, операционных систем и приложений для осуществления единообразного отображения цветов. По умолчанию используется Microsoft ICM CMM — единственный модуль, который поддерживают как CorelDRAW, так и Adobe®. CorelDRAW Graphics Suite также поддерживает систему управления цветом Windows® Color System (Microsoft WCS) и модули управления цветом LittleCMS (LCMS). Если ваши разработки предназначены для лазерной гравировки или машинной вышивки, модуль управления цветом можно не выбирать (выберите Нет в выпадающем списке).

Флажок Сохранить чистый черный по умолчанию снят. Этот параметр обеспечивает корректное преобразование черного цвета из одного цветового пространства в другое в соответствии со стандартами ICC. Установка флажка Сохранить чистый черный позволяет решить проблемы печати черного цвета на принтерах, отличных от PostScript®. Этот параметр, однако, создает проблемы при печати черного цвета в некоторых изображениях, а также приводит к осуществлению преобразований, не соответствующих стандартами ICC.

Параметр Сопоставить серый черному CMYK включен по умолчанию. Благодаря этому объекты в оттенках серого печатаются как оттенки черного во избежание напрасного расхода голубых, пурпурных и желтых чернил.

Определение плашечного цвета контролирует параметры преобразований плашечных цветов в другие цветовые модели и наоборот. Для параметра Определение плашечного цвета по умолчанию установлено значение LAB. Это спецификация PANTONE®, которая обеспечивает более точный результат при преобразовании. При работе с файлами более ранних версий используйте значения CMYK и RGB.

Политики управления цветом

Политики управления цветом определяют способ управления цветами в документах, которые пользователь открывает в приложении. Дальнейшее описание политик управления цветом является корректным при условии, что опции Предупреждать о несоответствии цветового профиля и Предупреждать об отсутствии цветового профиля отключены.

Открытие файлов

По умолчанию, файл, встроенные цветовые профили которого соответствуют цветовому пространству приложения, открывается как должно. В том случае, когда цветовые профили документа не совпадают с параметрами управления цветом приложения, используется ICC-совместимый механизм преобразования цветового профиля документа в цветовой профиль приложения. Если цветовой профиль файла отсутствует, используются цветовые профили по умолчанию. Это может вызвать искажение цвета.

Импорт и вставка файлов

При импорте и вставке файлов обычно используются параметры управления цветом, действующие на уровне документа, а не параметры по умолчанию, действующие на уровне приложения. Импорт или вставка файла, цветовой профиль которого совпадает с профилем активного документа, осуществляются надлежащим образом.

При импорте или вставке файлы, которые содержат профили RGB и оттенков серого, не совпадающие с активным документом, преобразуются в соответствии с цветовым профилем активного документа. После преобразования в цветовой профиль в соответствии со стандартами ICC вид цветов документа сохраняется, но цветовые значения могут измениться.

Файлы CMYK, напротив, изменяют цветовое пространство CMYK активного документа в соответствии со своим цветовым профилем. В результате цветовые значения сохраняются, но вид цветов может измениться. Искажение цвета будет происходить при выводе на ICC-совместимые устройства. При выводе на устройства PostScript, такие как печатные машины, искажений цвета не происходит.

Параметры управления цветом, действующие на уровне документа

При создании нового документа в CorelDRAW по умолчанию открывается диалоговое окно Создать новый документ (см. рисунок 2). Настройки окна Создать новый документ применимы только к новым документам и не влияют на параметры управления цветом, действующие на уровне приложения. Если вы предпочитаете отключить это окно и пользоваться параметрами по умолчанию при создании новых документов, установите флажок Больше не показывать это окно.

Рисунок 2

Диалоговое окно Создать новый документ можно отключить. Для этого щелкните Инструменты > Параметры, а затем выберите Общие в списке категорий Рабочее пространство. Чтобы заново активировать это окно, установите флажок Показать новый документ в диалоговом окне Параметры (см. рисунок 3).

Рисунок 3

Элементы управления в диалоговом окне Создать новый документ похожи на элементы управления в диалоговом окне Параметры управления цветом по умолчанию с той лишь разницей, что они применимы к новому документу.

Основной цветовой режим определяет цветовую среду документа. Параметры цвета определяют цветовые пространства RGB, CMYK и оттенков серого, которые будут использоваться в новых документах, а также для преобразования цветов. Эти настройки не влияют на параметры управления цветом, действующие на уровне приложения. Способ цветопередачи задает метод преобразования цветов из одного цветового пространства в другое.

Можно в любой момент поменять параметры управления цветом документа, выбрав Инструменты > Управление цветом > Параметры по умолчанию.

Диалог Color Management

Выберите меню Tools > Color Management, и вы увидите одноименный диалог, где «в простой и ненавязчивой форме» представлена схема возможных соединений компонентов в единый тракт воспроизведения цвета, а также имеется интерфейс для выбора устройств и настройки их параметров. Там же есть кнопка Help, нажав которую вы сразу же попадете на соответсвующий раздел справки.

Чтобы настроить компонтент — щелкните на его значке (иконке). Чтобы выбрать имя устройства из списка — разверните список. Там есть команды Download Profiles, и Get profile from disk… — для скачивания профилей из сети и загрузки с локального диска соответственно.

Чтобы собрать нужную схему — включить, исключить профиль, или определить порядок профилей — щелкайте оранжевые стрелки. Метафорически цвет идет по цепи сверху вниз. От источников: сканер, камера, файл — к Color Engine (Internal RGB), и от него к получателям — принтерам и/или монитору. Монитор — последний компонент.

Internal RGB — в центре схемы — это настройка выбранного color engine, или цветового движка (мотора, двигателя, паровоза). Щелкните на нем и вы можете выбрать тип паровоза — Kodak или Microsoft (по умолчанию Kodak). А также методы трансформации цвета в выбранный для Internal RGB профиль: Rendering Intent. По умолчанию — Automatic, что означает: Saturation для векторной графики и Perceptual для растровой в документе. В списке профилей Internal RGB — доступные ICC профили.

Import/Export — значок в виде листочков — это настройка политики управления профилями при импорте и экспорте документов и изображений. Две стрелки к этому значку от Internal RGB — одна включает использование настроенной политики для импорта, другая для экспорта. Если обе стрелки ВЫКЛючены, то применяется политика Ignore Embedded ICC Profile, и Do not embedd ICC Profile соответственно.

У этого компонента списка профилей нет — они в свойствах политик внутри диалога Advanced Import/Export Settings который вызывается щелчком мыши на его иконке.

Scanner/Difital Camera — значок сканера и фотокамеры — не кликабелен и имеется только список доступных профилей. Если стрелка включена, то используется указанный профиль для коррекции цвета при загрузке изображений в документ после выполнения команды Acquire Image, то есть, после сканирования или фотосъемки минуя запись в файл.

Separations Printer — значок многосекционной печатной машины — щелкните его чтобы получить доступ к диалогу переназначения профилей имеющимся принтерам. Этот профиль используется только если включены стрелки: к нему от Internal RGB + от него к значку Monitor.

В списке этого компонента CMS вы найдете доступные профили устройств, аналогично тому, как это вы можете сделать в настройках Системы Управления Цветом в Фотошопе.

Composite Printer — значок настольного принтера — щелкните его чтобы получить… в общем, все тоже самое что для Separations Printer с тем отличием что вы можете включить самую нижнюю, длиную стрелку, чтобы настольный принтер получал цвет откорректированный по профилю печатной машины. Это применяется при изготовлении цветопроб на нем.

Monitor — значок монитора, в который ведут все стрелки — щелкните его чтобы открыть диалог Advanced Display Settings, где вы можете задать цвет индикации выхода цветов за пределы заданного гамюта (Out of gamut colors); определить как отображать значения CMYK — процентами (0-100) или абсолютными величинами (0-255); и кроме того определить как будут отображаться цвета смесевых красок — как есть, или преобразованными в CMYK эквивалент.

Компонент имеет список доступных профилей устройств, среди которых может оказаться и тот, который шел с драйверами вашего монитора.

Использование

Скриншот: панель скриптов RionScripts

После запуска скрипта выводятся все используемые в документе цвета. Причем если установлен переключатель «не учитывать оттенки цветов», то будут объеденены оттенки плашечных и чистых CMYK цветов.

Скриншот: скрипт CorelDraw замена цвета

Чтобы заменить цвет нажмите кнопку в графе «Новый цвет» и выбирете новый цвет и/или цветовую модель. Если нажать на кнопку в графе «Старый цвет», то он будет скопирован в новый цвет, то есть восстановлен.

Для быстрой смены цветовой модели можно нажать на кнопку с её наименованием.

Для старта смены цветов в документе нажмите кнопку «Выполнить». При наличии большого количества объектов время работы скрипта может быть значительным. Вы сможете её прервать нажав на кнопку «Остановить» которая будет видна во время работы.

1. Создаём каплевидный камень при помощи базовых фигур

Шаг 1

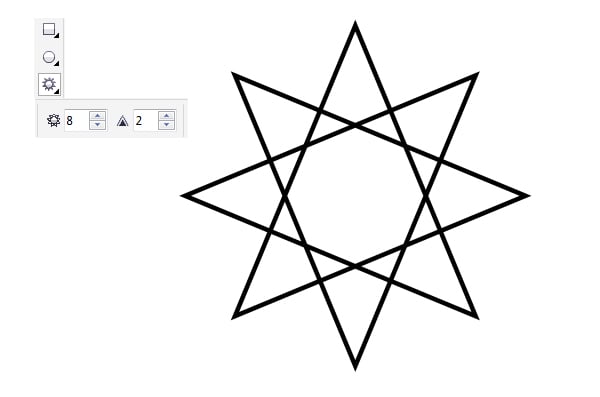

Начнём изображать наш камень с центральнойчасти, состоящей из Сложной звезды (вы можете найти этот инструмент в том же выпадающемменю, где расположен Инструмент «Многоугольник» (Y)).   Удерживайте Control для формирования ровной звезды.  Можно настроить угол Остроты и количество Точек звезд на Панели свойств.  Давайте установим количество Точек на 8 и Остроту на 2.

make a Complex Starmake a Complex Starmake a Complex Star

Шаг 2

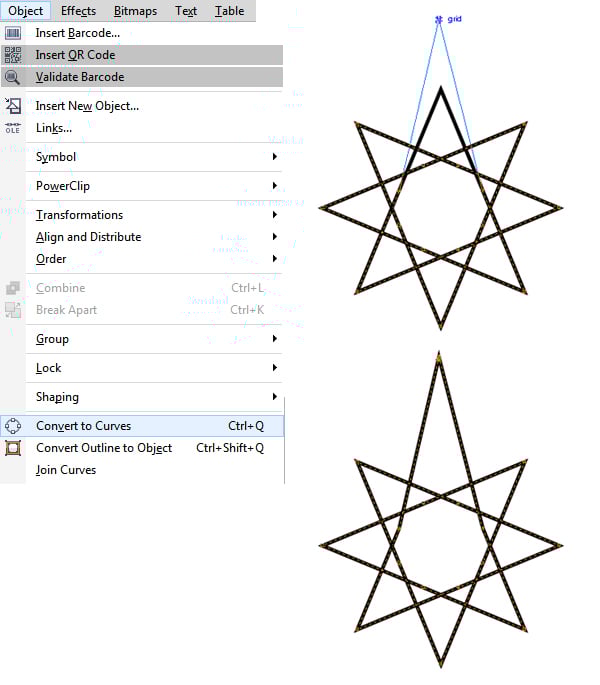

Преобразуйте нашу звездув Кривые (Control-Q или Объект > Конвертировать вкривые) и сдвиньте её верхнюю точку, перетащив узел вверх Инструментом «Фигура(F10). Давайте активируем привязку объекта, перейдя в Вид > Привязать к > Объекты, чтобы сделать наш рабочий процесс более точным и удобным.  Сделайте все стороны звезды прямыми, дважды кликнув на узлах в середине каждой стороны, чтобы удалить их, избавившись от ненужных углов внутри звезды.

Convert the star to Curves and extrude the pointsConvert the star to Curves and extrude the pointsConvert the star to Curves and extrude the points

Шаг 3

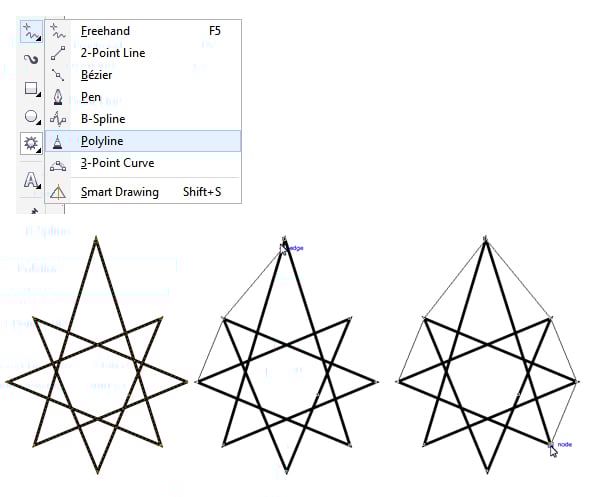

Продолжайте придавать формунашему камню, создавая его внешнюю часть.  Возьмите Инструмент «Полилиния» (он расположен в том же выпадающем меню, что и Инструмент «Произвольная» (F5)) и соедините точки звезды, нажимая на них по очереди.

shape the gem base with polyline toolshape the gem base with polyline toolshape the gem base with polyline tool

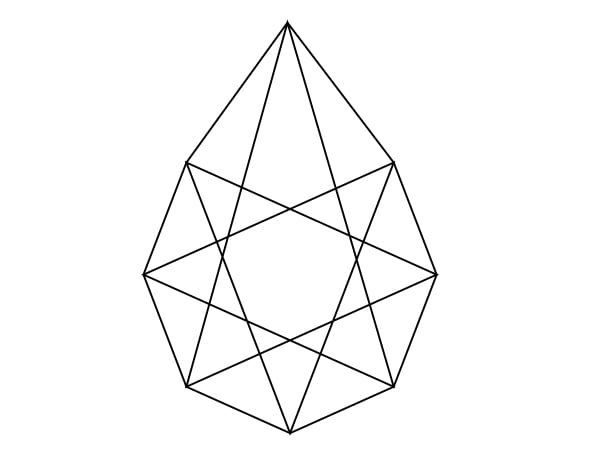

Теперь у нас есть основакаплевидного камня.  Выделите звезду и созданную кривую и Сгруппируйте их (Control-G).  Отложите копию (Control-C > Control-V) созданного камня, т.к. она понадобится нам через несколько шагов.

create a copy of the gem basecreate a copy of the gem basecreate a copy of the gem base

Шаг 4

Отлично, теперь можем заполнитьфигуру несколькими яркими цветами!  Можно сделать это вручную, разделив камень на части и окрасив каждую часть по отдельности.  Однако, в CorelDRAW есть отличная функция, которая называется «Интеллектуальная заливка», которая позволяет заполнить любой закрытый контур сложной фигуры автоматически.  Давайте её проверим!

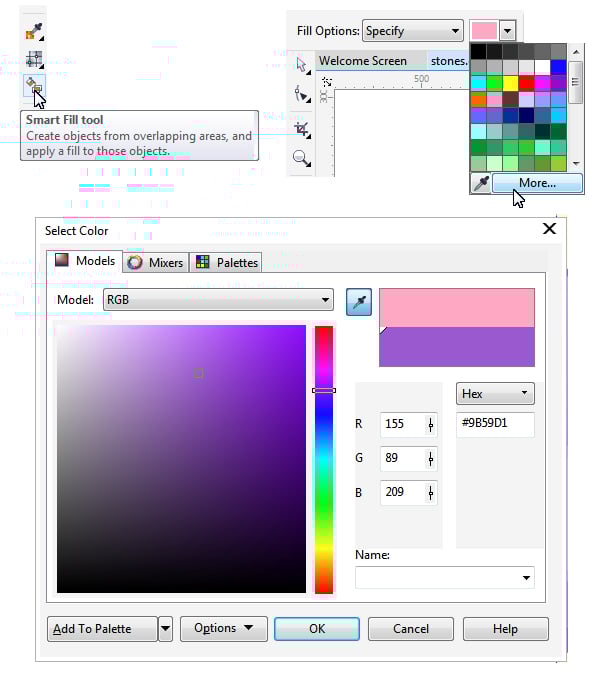

Возьмите Инструмент «Интеллектуальная заливка» и перейдите в Настройки заливки на Панели свойств.  Откройте меню Цвета заливки и нажмите на «Больше», чтобы открыть окно Выбора цвета.  Здесь мы можем выбрать желаемый цвет.  Давайте сделаем наш камень ярко-сиреневым.

edit the Smart Fill tool color optionsedit the Smart Fill tool color optionsedit the Smart Fill tool color options

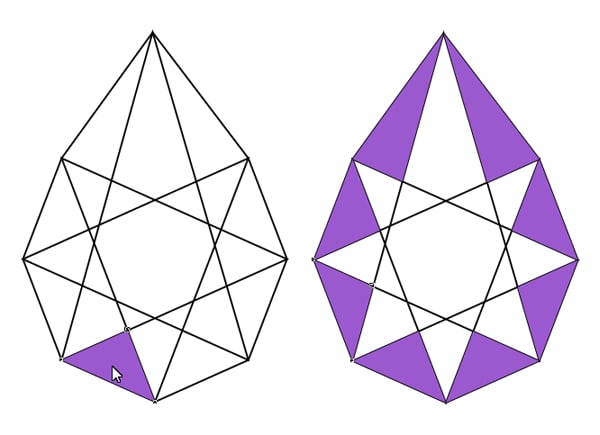

Окрасьте наш камень, поочерёдно нажимаяна треугольники во внешнем ряду Инструментом «Интеллектуальная заливка».

apply the color with Smart Fill tool 1apply the color with Smart Fill tool 1apply the color with Smart Fill tool 1

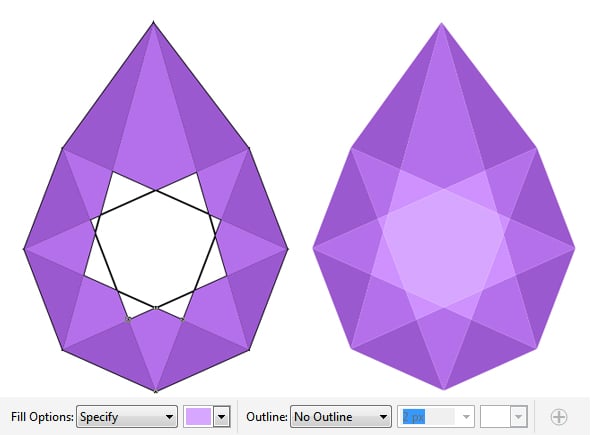

Выберите светло-сиреневый цвет в Настройках заливки Инструмента «Интеллектуальная заливка»  и перейдитек среднему ряду треугольников, сделав их слегка светлее, и, наконец, перейдитек центру, сформировав самую светлую часть камня.  Удалите Контур в настройках Инструмента «Интеллектуальнаязаливка» или просто выделите весь объект и кликните на перечёркнутом квадрате вверхней части вашей цветовой палитры правой кнопкой мыши, чтобы избавиться отконтура.

apply the color with Smart Fill tool 2apply the color with Smart Fill tool 2apply the color with Smart Fill tool 2

Шаг 5

Давайте сделаем наш камень болеестеклянным, добавив яркий блик поверх него.  Используйте базовую кривую, созданную Инструментом «Полилиния» ранее, скопируйте её, слегка уменьшите и поместите в верхней части камня.

Заполните фигуру таким же светло-сиреневым цветом, как и средняя часть камня, и используйте Инструмент «Прозрачность» для формирования полупрозрачного оттенка.  Кликните на верхней части фигуры и перетащите курсор мыши вниз, создав Градиентную заливку.  Наш первый камень готов!  Теперь, когда мы знаем технику, перейдём к следующему камню.

make the gem glossy by adding a highlight with the transparency toolmake the gem glossy by adding a highlight with the transparency toolmake the gem glossy by adding a highlight with the transparency tool

Мало плохо и много тоже

Уменьшение суммы красок снижает общий тоновой диапазон фотографии, а превышение этого параметра может повлечь за собой загрязнение (отмарывание — дефект, при котором печатная краска сразу после нанесения переходит с запечатанной стороны предыдущего оттиска на обратную сторону последующего) оборота листа, особенно при использовании бумаги с высокой плотностью.

Корректный профиль, который использует офсетная типография можно на их сайте, либо написать Action в Photoshop и таким образом пакетно обработать множество изображений.

Можно обойтись без Action, а выставить значения вручную, используя следующие параметры.

Оптимальные параметры цветового профиля (для типографии)

color-ink-280

Ink Colors Eurostandart (Сoated) Сoated — мелованная, Uncoated — матовая
Dot Gain 15% редко у кого печатная машина в идеальном состоянии
Black Generation Light
Black Ink Limit 98%
Total Ink Limit 300% я себе поставил 280%
UCA Amount 0%

Кстати эту секретную формулу я позаимствовал с сайта Сергея Лушина. Его сайт, к сожалению, уже не доступен. А жаль, у него много чего было интересного.

Попробовал настроить свой профиль под эти значения — получилось очень круто! В темных участках стало чуточку светлее, фотография стала выглядеть по-европейски мягче.

Видео-ответ

Это видео поможет разобраться

Похожие посты

CorelDRAW: Урок 9 - Как Подготовить Макет в Печать

27 Января 2018

CorelDRAW: Урок 9 — Как Подготовить Макет в Печать

CorelDRAW: Lesson 9 — How
to Prepare a Layout in Print

Мандала Успеха

10 Июня 2018

Мандала Успеха

Mandala of Success
Формат JPG, CDR

Урок 1: Как работать в CorelDraw. Палитра CMYK, RGB

02 Января 2018

Урок 1: Как работать в CorelDraw. Палитра CMYK, RGB

Lesson 1: CorelDraw how to work.
Palette CMYK, RGB

CorelDRAW: Урок 4. Часть 1 - Как сделать простой макет. Работа с текстом

09 Января 2018

CorelDRAW: Урок 4. Часть 1 — Как сделать простой макет. Работа с текстом

CorelDRAW: Lesson 4.
Part 1 — How to make a simple layout.
Work with text

CorelDRAW: Урок 4. Часть 2 - Вставить символ. Как сделать градиентную заливку?

09 Января 2018

CorelDRAW: Урок 4. Часть 2 — Вставить символ. Как сделать градиентную заливку?

CorelDRAW: Lesson 4.
Part 2 — Insert a symbol.
How do I make a gradient fill?

CorelDRAW: Урок 4. Часть 3 - Преобразование в растр. Как загнуть углы?

09 Января 2018

CorelDRAW: Урок 4. Часть 3 — Преобразование в растр. Как загнуть углы?

CorelDRAW: Lesson 4.
Part 3 — Convert to a raster.
How to fold corners?

CorelDRAW: Урок 5. Часть 1 - Фигурный текст. Редактировать текст. Изогнуть текст

13 Января 2018

CorelDRAW: Урок 5. Часть 1 — Фигурный текст. Редактировать текст. Изогнуть текст

CorelDRAW: Lesson 5.
Part 1 — Figure text. Edit the text.
Bend the text

CorelDRAW: Урок 5. Часть 2 - Фигурный текст. Перспектива. Обводка текста (Контур). Градиент

13 Января 2018

CorelDRAW: Урок 5. Часть 2 — Фигурный текст. Перспектива. Обводка текста (Контур). Градиент

CorelDRAW: Lesson 5.
Part 2 — Figure text. Perspective.
Stroke Text (Outline). Gradient

CorelDRAW: Урок 6 - Простой текст: Редактирование. Форматирование. Обтекание текстом.

18 Января 2018

CorelDRAW: Урок 6 — Простой текст: Редактирование. Форматирование. Обтекание текстом.

CorelDRAW: Lesson 6 — Simple text:
Editing. Formatting. Wrap text.

Популярные

Дерево жизни, сердце
Дерево жизни, сердце

72363

18.02.17

Фон желтый, бежевый, лучи
Фон желтый, бежевый, лучи

17013

19.02.17

Визитки с золотыми вензелями
Визитки с золотыми вензелями

11242

26.04.17

Визитки золото
Визитки золото

10161

26.04.17

Синий фон, цветы, узоры
Синий фон, цветы, узоры

9313

19.02.17

Палитры, кисти, карандаши
Палитры, кисти, карандаши

9275

05.02.17

Кисти и палитра без красок
Кисти и палитра без красок

8978

05.02.17

Фоны для макетов
Фоны для макетов

8580

19.02.17

Как проверить количество красок

Совет. Чтобы мозг не плавился,  сумму красок удобно смотреть в Индизайне. Все что выше заданного значения будет подсвечено красным.

Открываем палитру Цветоделения: Окно → Вывод → Цветоделение (Shift + F6)

color-ink

til-3

В Фотошопе тоже можно узнать суммарное количество красок, но там придется мышкой водить по изображению и вручную искать запредельные участки. Да, в Фотошопе это делать крайне неэффективно. Открыть

til-4

til-5

Кратко описываю последовательность действий.

Поздравляю!  Наш сплошной узор с драгоценными камнями готов!

Мы успешно создали две цветные версииузора, узнали как формировать камни при помощи базовых форм, как изменять их цвети объединять их в сложный сплошной узор.  Надеюсь, вы нашли для себя полезные советы и приёмы в использовании различных инструментов и функций CorelDRAW.  Можете использовать эти техники в создании своих будущих иллюстраций.  Удачи!
